Bħalissa, litografija EUV kummerċjali tutilizza sistema ta 'sors tad-dawl ultravjola estrema tat-tip tal-plażma tal-laser (LPP-EUV), li hija magħmula prinċipalment minn laser drive, mira tal-landa qtar, u mera tal-kollettur. Wara żewġ bumbardamenti preċiżi tal-mira tal-qatra tal-landa bil-laser tas-sewqan, il-landa tkun kompletament jonizzata u tiġġenera radjazzjoni EUV ta 'enerġija għolja, li tkun riflessa u ffukata lejn punt fokali (punt IF) mill-mera tal-ġbir u mbagħad tidħol f' it-trasmissjoni sussegwenti tal-mogħdija tad-dawl.
Il-proċess ta 'eċitazzjoni u fokus ta' EUV spiss ikun akkumpanjat mill-ġenerazzjoni u l-konverġenza ta 'faxex oħra ta' dawl (Out-of-band, OoB). Xi wħud minn dawn id-dwal jistgħu jitneħħew bl-użu ta 'l-idroġenu fl-isfond jew huma insensittivi għall-photoresist, għalhekk l-impatt tagħhom huwa minimu. Madankollu, hemm meded oħra ta 'dawl li jistgħu jikkawżaw ħsara serja lis-sistema litografika kollha u jaffettwaw il-prestazzjoni finali tal-immaġini, bħal dawl ultravjola profond (DUV) u infra-aħmar (IR) taħt 300 nm. L-ewwel tirriżulta mill-bumbardament bil-lejżer tal-mira tal-landa, li tikkawża tnaqqis fil-kuntrast tal-mudell litografiku minħabba li l-photoresist huwa sensittiv ħafna għal din il-faxxa ta 'dawl; filwaqt li dan tal-aħħar joħroġ mill-laser tas-sewqan, li l-enerġija għolja tiegħu se tikkawża gradi differenti ta 'tisħin tal-elementi ottiċi, maskri, u wejfers, li jnaqqas il-preċiżjoni tal-mudell u jagħmel ħsara lill-elementi ottiċi. Barra minn hekk, ir-riflettività tal-wiċċ tal-mera tal-ġbir fuq tal-ewwel hija kważi l-istess bħal dik tal-EUV, filwaqt li r-riflettività tal-aħħar hija qrib il-100%, kif muri fil-Figura 1. Ħu IR bħala eżempju, bħala d-dawl tas-sewqan sors ta ' enerġija tal-laser rekwiżiti għal 20 kW, wara l-ġbir mera riflessjoni u konverġenza, il-qawwa tagħha biex tilħaq il-punt IF għadu kważi 10%, jiġifieri, madwar 2 kW; madankollu, sabiex tagħmel l-IR fuq is-sistema kollha kważi l-ebda effett, huwa meħtieġ li titnaqqas aktar il-qawwa fil-punt IF ta 'mill-inqas 1%, jiġifieri, 20 W biss taħt. B'domanda għolja bħal din, huwa meħtieġ li tiġi ffiltrata r-radjazzjoni OoB, li tiddegrada ħafna l-prestazzjoni tas-sistema tas-sors tad-dawl jekk ma tkunx iffiltrata sabiex tkun riflessa mill-mirja tal-kollettur u tidħol fil-mogħdija tad-dawl sussegwenti.
Fig. 1 Riflettanza kkalkulata ta 'meded ta' wavelength differenti ta 'dawl minn 50-saff ta' molibdenu/silikon b'ħafna saffi b'perjodu ta '6.9 nm u proporzjon molibdenu/silikon ta' 0.4 fuq il-wiċċ tal-mera tal-kollettur .
Struttura tal-filtru fis-sistema tas-sors tad-dawl tal-litografija EUV
It-tim ta 'Nan Lin u Yuxin Leng mill-Laboratorju Ewlenin tal-Istat tal-Fiżika tal-Laser Qasam Intens, l-Istitut ta' Shanghai tal-Makkinarju Ottiku, l-Akkademja Ċiniża tax-Xjenzi (SIOM), elaborat b'mod sistematiku t-teknoloġiji ewlenin, l-isfidi ewlenin u t-tendenzi futuri tas-sistemi ta 'filtrazzjoni EUVL b' fir-rigward tal-wavelengths barra mill-medda fis-sistemi tas-sors tad-dawl tal-litografija EUV.
Ir-riżultati huma ppubblikati fl-artiklu ta 'High Power Laser Science and Engineering 2023, Nru 5 (Nan Lin, Yunyi Chen, Xin Wei, Wenhe Yang, Yuxin Leng. Sistemi ta' purità spettrali applikati għal sorsi ta 'litografija ultravjola estrema tal-plażma prodotta bil-lejżer: a reviżjoni[J].High Power Laser Science and Engineering, 2023, 11(5): 05000e64).
Fis-sistemi tas-sors tad-dawl EUVL, id-DUV iġġenerat mill-plażma u l-IR li joriġinaw mis-sors tad-dawl tas-sewqan ġeneralment ikollhom impatt kbir fuq il-prestazzjoni tal-litografija u l-ħajja tas-sistema ottika, u l-istruttura tal-film b'ħafna saffi tal-molibdenu/silikon fuq il-wiċċ tal- mirja tal-kolletturi għandha riflettanza għolja għalihom, għalhekk is-sistema ta 'filtrazzjoni tas-sors tad-dawl EUVL hija prinċipalment iddisinjata għalihom. Intensità ta 'enerġija baxxa DUV, l-użu ta' struttura ta 'film indipendenti trażmissjoni jew riflessiva jista' jikseb effett tajjeb ta 'filtrazzjoni, iżda minħabba s-saħħa mekkanika baxxa tal-istruttura tal-film huwa faċli li jwassal għal qsim tal-film u problemi oħra, il-ħajja tas-servizz hija iqsar. B'kuntrast, IR b'enerġija għolja ma tistax tiġi ffiltrata sempliċement bl-użu ta 'filtri ta' film irqiq. Minflok, strutturi tal-ħakk b'ħafna saffi jeħtieġ li jiġu pproċessati u miksija fuq is-sottostrat tal-mera tal-kollettur (muri fil-Fig. 2), sabiex jiffiltraw l-IR ta 'wavelengths speċifiċi permezz tad-diffrazzjoni u jżommu kemm jista' jkun radjazzjoni EUV (muri fil-Fig. 3). ). Dan il-metodu jpoġġi talbiet għoljin ħafna fuq id-disinn, l-ipproċessar u l-kejl tal-istruttura tal-ħakk, speċjalment fil-kontroll tal-ħruxija tal-wiċċ tal-ħakk u l-uniformità tal-film b'ħafna saffi, kif ukoll l-influwenza tal-parametri bbażati fuq l-għoli tal-istruttura tal-ħakk fuq ir-riflettività, li rridu nkejlu biss għal ftit nanometri jew saħansitra sub-nanometri. F'termini tas-sistema kollha tas-sors tad-dawl EUVL, l-oġġett tal-filtrazzjoni jiddetermina li s-sistema finali tal-filtrazzjoni hija diffiċli li teżisti fi struttura waħda, li jeħtieġ li tikkunsidra kemm l-istruttura tal-film irqiq freestanding kif ukoll l-istruttura tal-ħakk integrata tal-mera tal-ġbir. , sabiex jiġi realizzat l-impatt fuq il-prestazzjoni litografika tal-OoB għall-filtrazzjoni ġenerali, sabiex tiġi żgurata l-purità tas-sors tad-dawl EUV.

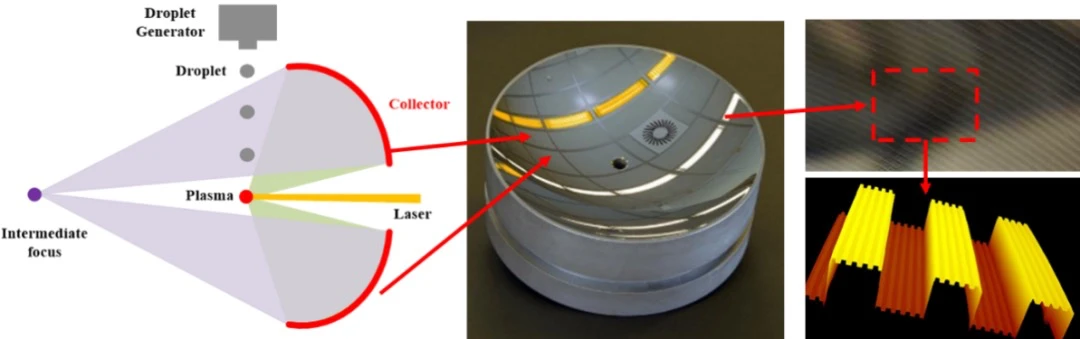

Fig. 2 Dijagramma skematika tal-istruttura tal-ħakk mibnija fil-mera tal-kollettur.
Fig. 3 Dijagramma skematika tal-prinċipju tal-filtrazzjoni IR mill-istruttura tal-ħakk integrata tal-mera tal-ġbir.
L-artikolu jiġbor fil-qosor is-soluzzjonijiet tekniċi mainstream tas-sistema ta 'filtrazzjoni tas-sors tad-dawl EUVL, janalizza t-teknoloġija ewlenija tal-iffiltrar tar-radjazzjoni OoB, u jiddiskuti l-isfidi ewlenin u x-xejriet ta' żvilupp futuri fid-dawl ta 'applikazzjonijiet prattiċi. Il-prestazzjoni tas-sors tad-dawl EUV tiddetermina l-prestazzjoni ta' litografiku mudelli, u sabiex fl-aħħar jinkiseb sors ta 'dawl EUV ta' purità għolja, huwa meħtieġ li jittejjeb id-disinn tas-sistema ta 'filtrazzjoni, il-proċess ta' manifattura avvanzat, u l-metodu ta 'kejl avvanzat. Sabiex jinkiseb sors tad-dawl EUV ta 'purità għolja, huwa indispensabbli li jittejjeb id-disinn tas-sistema ta' filtrazzjoni, il-manifattura tal-proċess u l-metodu tal-kejl.
